SVG電氣化鐵路
來源： 發布時間：2017-10-6 瀏覽量：7691
電氣化鐵路的牽引負荷是一個典型的大功率沖擊性負荷，當牽引區間內無機車時牽引變近乎空載，當有機車通過時，牽引變的負荷快速上升，再快速下降，如果補償跟蹤不及時會造成牽引變功率因數偏低、損耗增大，出現電壓波動與閃變；且電氣化鐵路牽引系統為單相供電，是一種不對稱負荷，存在大量負序分量，對附近的發電機影響較大；此外機車上有大容量整流設備，會對電網引入諧波污染，因此在牽引變中應用SVG可以實時補償無功，濾除諧波。

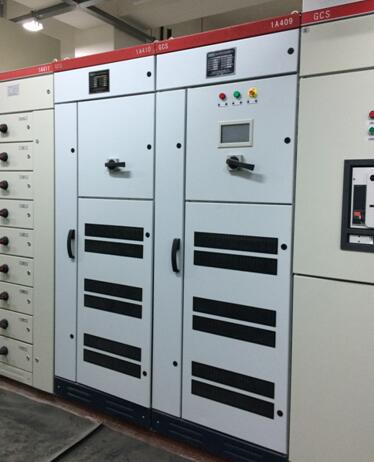

圖1型號為HRSVG-0.4/±265kvar裝置投運于成都鐵路系統用于補償快速變化的無功負荷。
圖1 成都鐵路局HRSVG-0.4/±265kvar方案
